M1.7 나사 규격 총정리 — 안경테부터 노트북까지, 길이 1.4~20mm 142종 실스펙 한 장 요약
안경테 힌지, 노트북 키보드 아래, 태블릿 프레임 안쪽 — 분해하기 전에는 있는 줄도 모르는 자리에 M1.7 나사가 박혀 있습니다. 39년째 마이크로 스크류를 만드는 성원특수금속(미니볼트)이 M2 다음으로 많은 142종을 갖춰 둔 두 번째 주력 규격이기도 합니다. M1.7 나사 규격, 이 글 하나로 끝내겠습니다.
M1.7 나사란?
M1.7은 나사산 바깥지름(호칭 지름)이 1.7mm인 미터나사입니다. "M 뒤 숫자 = 지름(mm)"이라는 표기 규칙은 다른 미터나사와 같습니다.
다만 M1.6이나 M2처럼 ISO 표준 미터나사 목록에 올라 있는 구경은 아닙니다. 안경·소형 전자기기 쪽에서 실무적으로 자리 잡아 온 특수 구경이라, 일반 공구상에서는 "규격표에 없는데요"라는 답을 듣기 쉽고 실제로 M2보다 구하기 까다롭습니다.
안경 나사를 찾다가 이 글에 오셨다면 — 안경테 체결부에는 M1.4~M1.7 구간이 통용됩니다. 힌지인지 코받침인지, 어느 브랜드인지에 따라 지름이 다르므로, 빠진 나사를 실측하거나 남아 있는 같은 자리 나사와 대조해 고르는 것이 안전합니다.

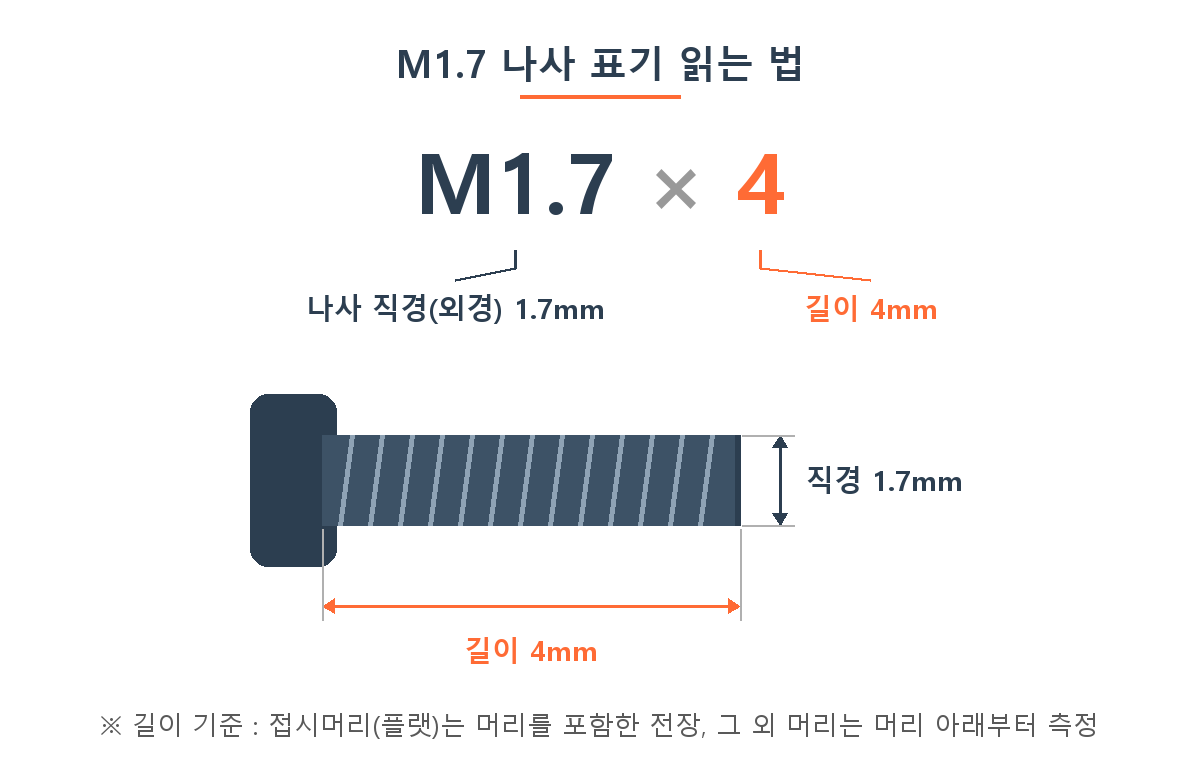

M1.7 나사 표기 읽는 법
"M1.7×4"라고 적혀 있으면 지름 1.7mm, 길이 4mm입니다. 길이를 재는 기준은 머리 형태에 따라 갈립니다. 팬헤드처럼 볼록한 머리는 머리 아랫면부터, 접시머리(플랫헤드)는 머리까지 포함한 전장으로 잽니다.
여기에 타입(머신 M / 태핑 T)과 도금 색상(블랙/니켈)을 붙이면 주문 규격이 완성됩니다.

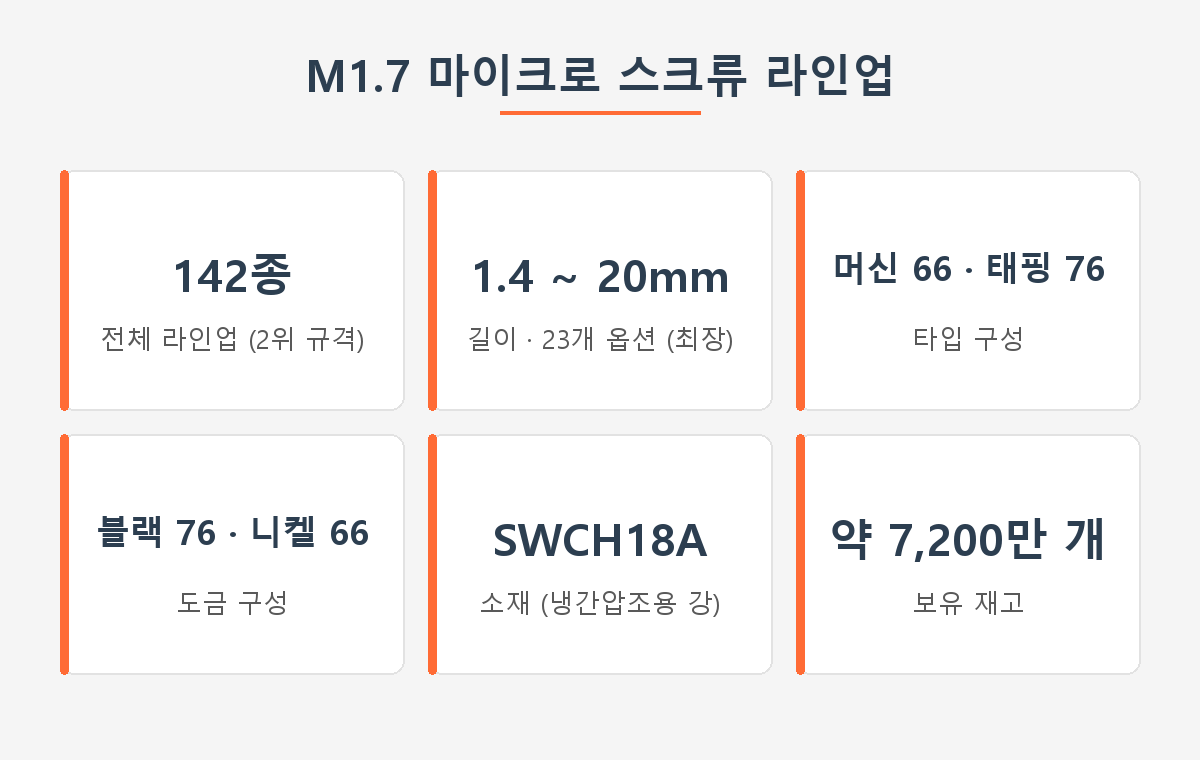

미니볼트 M1.7 라인업 (실재고 기준)
아래 표는 미니볼트가 지금 재고로 보유한 M1.7 마이크로 스크류의 실제 사양 범위입니다.
| 항목 | 사양 |
|---|---|
| 보유 규격 수 | 142종 (미니볼트 2위 규격) |
| 길이 | 1.4mm ~ 20mm (23개 길이 옵션: 1.4, 1.5, 1.6, 1.7, 2, 2.5, 3, 3.2, 3.5, 4, 4.5, 5, 6, 6.5, 7, 8, 9, 10, 11, 12, 13, 18, 20) |
| 타입 | 머신(M) 66종 / 태핑(T) 76종 |
| 머리 형태 | 평머리(마이크로스크류) 114종, 플랫헤드 16종, 팬헤드 12종 |
| 머리 치수 | 머리 지름 2.5~4.7mm, 머리 두께 0.3~1.3mm |
| 재질(강종) | SWCH18A 냉간압조용 탄소강 (RoHS 6종 관리) |
| 색상(도금) | 블랙(아연 블랙 도금) 76종 / 니켈(동니켈 도금) 66종 |
| 보유 재고 | 약 7,200만 개 |
142종을 길이·타입·머리 형태로 필터하며 고르려면 M1.7 전용 페이지가 가장 빠릅니다: 미니볼트 M1.7 나사 전 규격 보기
타입 — M1.7은 태핑이 더 많다
미니볼트 M1.7은 태핑(T) 76종, 머신(M) 66종으로 태핑 쪽이 더 두텁게 갖춰져 있습니다. 소형 기기의 플라스틱 하우징에 암나사 없이 직결하는 자리가 많은 규격이기 때문입니다. 상대물에 암나사가 이미 있다면 머신을 고르면 됩니다.
머리 형태 — 세 가지
- 평머리(마이크로스크류): 머리가 낮고 넓은 형태. M1.7의 표준으로, 라인업의 대부분(114종)이 이 형태입니다
- 플랫헤드(접시머리): 표면에 매립해 평평하게 마감할 때 (16종)
- 팬헤드: 둥글게 볼록한 범용 머리, 냄비머리라고도 부릅니다 (12종)
머리 지름은 2.5~4.7mm, 머리 두께는 0.3~1.3mm 범위입니다. 얇은 커버 위로 머리가 튀어나오면 안 되는 자리라면 머리 두께까지 확인하고 고르세요.

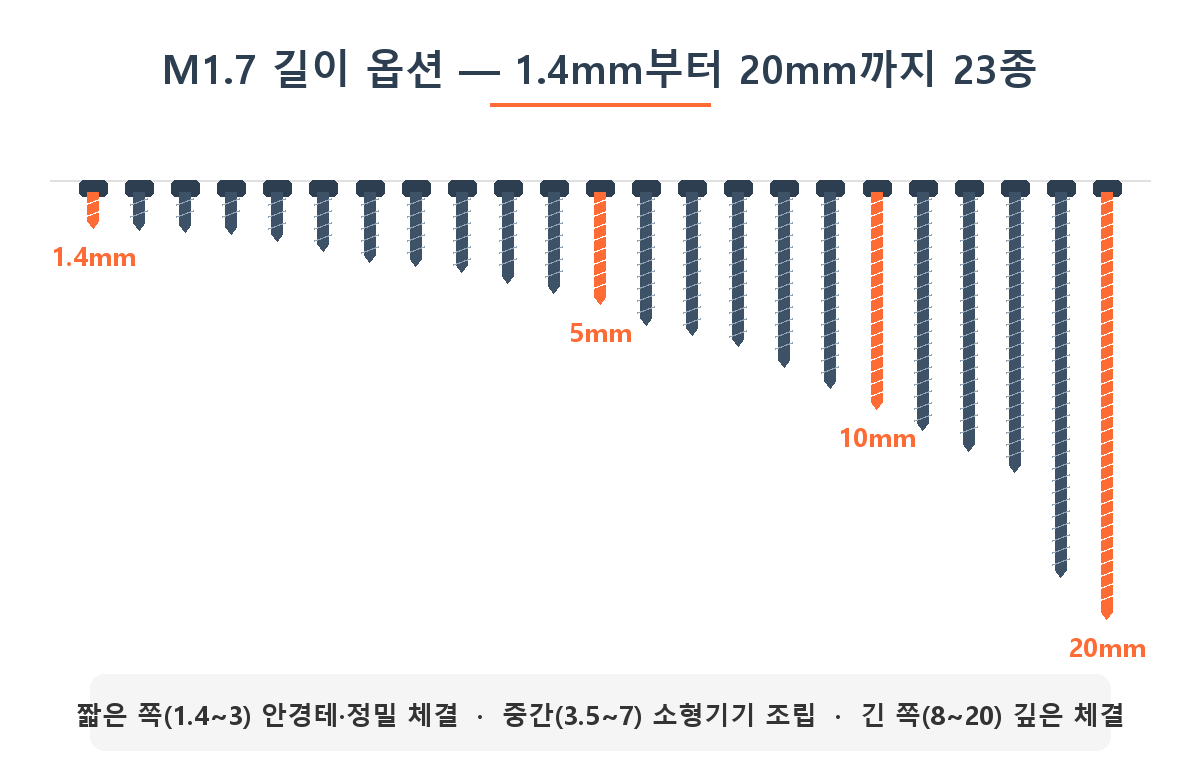

길이 옵션 — 1.4mm부터, 미니볼트 최장 20mm까지
의외의 사실 하나 — 미니볼트 전 규격을 통틀어 가장 긴 20mm 나사가 M1.7 라인업에 있습니다. 1.4mm 초단척부터 20mm 장척까지 23개 길이 옵션으로, 가는 직경이 필요한데 체결 깊이는 깊은 자리(가늘고 긴 보스, 적층 부품)까지 M1.7 하나로 해결됩니다.
짧은 쪽(1.4~3mm)은 안경테·얇은 커버, 중간(3.5~6mm)은 소형 기기 내부 브래킷·기판, 긴 쪽(7~20mm)은 깊은 플라스틱 보스 체결에 주로 쓰입니다.
M1.7 나사 고르는 3단계
1단계. 길이를 정하세요.
쓰던 나사가 있으면 실측이 정답입니다. 새로 설계한다면 체결되는 부품 두께의 합에 맞춥니다.
2단계. 머신이냐 태핑이냐를 정하세요.
질문은 하나 — 상대물에 암나사가 파여 있는가입니다. 있으면 머신, 없으면(플라스틱에 직결하면) 태핑입니다. 판단이 애매하면 이 글이 정리해 줍니다: 태핑나사 vs 머신나사, 어떤 걸 골라야 할까
3단계. 머리 형태와 색상을 정하세요.
매립 마감은 접시머리(플랫헤드), 그 외엔 평머리가 기본입니다. 노출되는 위치라면 제품 색에 맞춰 블랙/니켈을 정합니다.
M1.7 나사, 소량은 어디서 사나?
M1.7은 표준 구경이 아니라서 철물점에서는 사실상 만나기 어렵습니다. 미니볼트는 공장 직판 온라인몰에서 100개 단위 소량(100개 4,000원, VAT 포함)부터 바로 주문할 수 있고, 1,000개 단위는 개당 16원(VAT 포함)부터입니다. 5,000개 블록 대량 구매와 견적 문의도 받습니다.
- M1.7 전 규격 필터 검색: https://www.minibolt.co.kr/screws/m1.7
- 전 제품 검색(직경·길이·타입 필터): https://www.minibolt.co.kr/products
- 대량 구매·규격 상담: https://www.minibolt.co.kr/inquiry
자주 묻는 질문
Q. 안경 나사는 전부 M1.7인가요?
아닙니다. 안경테에는 M1.4~M1.7 구간이 섞여 쓰이고, 같은 안경에서도 힌지와 코받침의 나사가 다를 수 있습니다. 빠진 나사 지름을 실측하거나, 남아 있는 반대쪽 나사와 비교해 확인한 뒤 주문하세요.
Q. M1.7과 M2는 호환되나요?
호환되지 않습니다. M1.7은 M2 암나사에 헐겁게 들어가 체결력이 나지 않고, M2는 M1.7 암나사에 들어가지 않습니다. 0.3mm 차이라도 다른 규격입니다.
Q. 재질은 무엇인가요?
미니볼트의 M1.7 스크류는 SWCH18A 냉간압조용 탄소강으로 제조합니다(미니볼트 기준 M1~M1.7 구간은 SWCH18A, M2 이상은 SWCH10A). 표면 처리는 아연 블랙 도금과 동니켈 도금 2종이 기본이며, RoHS 6종 유해물질 기준으로 관리합니다. 다른 재질은 주문 제작으로 문의해 주세요.
Q. M1.7보다 작은 나사가 필요하면?
얇은 기기 내부의 정밀 체결에는 M1.4가 대표적입니다. 규격 정리는 이 글을 참고하세요: M1.4 나사 규격 총정리
성원특수금속(미니볼트)은 1987년부터 M1.2~M3 마이크로 스크류를 제조해 온 공장 직판 기업입니다.
