나사 피치 총정리 — 직경별 피치표(M1.2~M4)와 탭·너트 표기 읽는 법
M2×5 나사를 주문하려는데 "피치가 몇이냐"는 질문을 받고 멈칫한 적 있으신가요? 품번 어디에도 피치는 안 적혀 있는데, 탭이나 너트를 사러 가면 꼭 피치를 묻습니다. 39년째 마이크로 스크류를 만드는 성원특수금속(미니볼트)이 나사 피치를 한 번에 정리합니다 — 직경별 피치표까지 포함해서요.

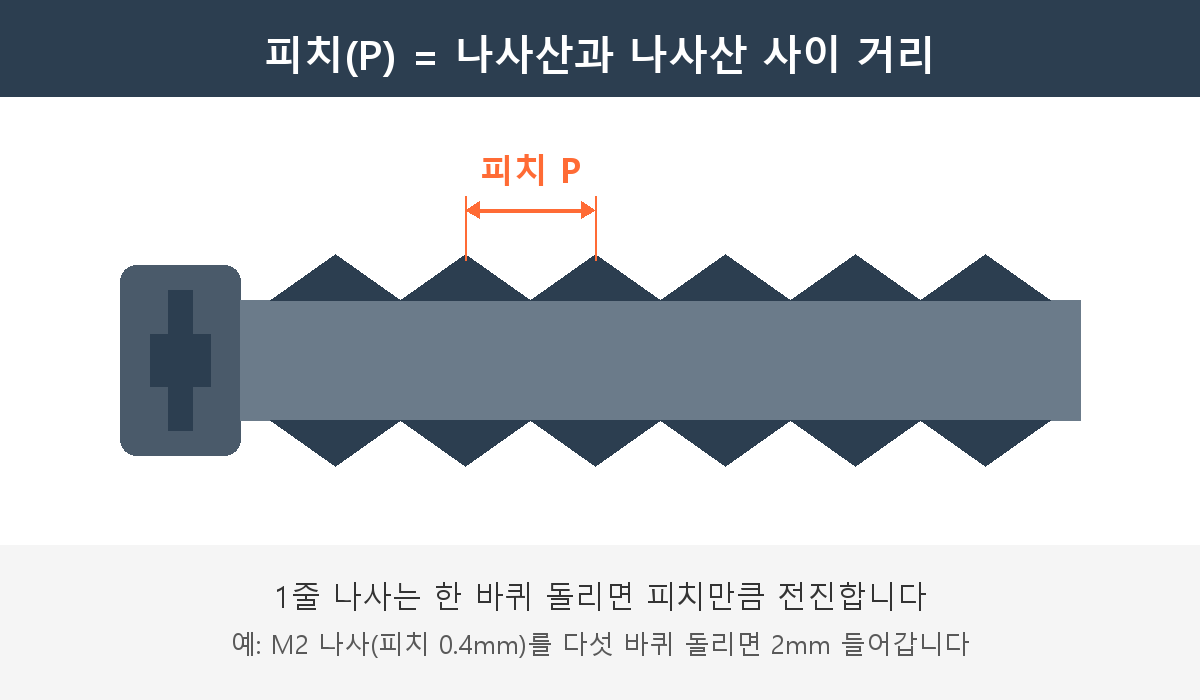

피치란? — 나사산과 나사산 사이 거리
피치(pitch, P)는 나사산 하나에서 다음 나사산까지의 거리(mm)입니다. 일반적인 1줄 나사는 한 바퀴 돌리면 정확히 피치만큼 전진합니다. 예를 들어 피치 0.4mm인 M2 나사를 다섯 바퀴 돌리면 2mm 들어갑니다.
피치가 중요한 이유는 하나입니다 — 수나사와 암나사는 직경과 피치가 모두 같아야 맞물립니다. 직경이 맞아도 피치가 다르면 나사산이 어긋나서 들어가다 멈추거나, 억지로 조이면 산이 뭉개집니다.
그런데 왜 품번에는 피치가 없을까?
미니볼트 품번(예: M2×5, T/C 1.7×4)에도, 대부분의 소형 나사 규격표에도 피치는 안 적혀 있습니다. 빠뜨린 게 아닙니다. 이 구간(M1.2~M4 마이크로 스크류)에서는 직경마다 통용되는 피치가 하나로 정해져 있어서, 직경만 알면 피치도 정해지기 때문입니다.
그래서 "M2 나사 주세요"라고 하면 피치 0.4mm가 자동으로 따라옵니다. 반대로 탭·너트·인서트를 살 때는 "M2×0.4"처럼 피치까지 붙은 표기를 보게 되는데, 같은 것을 가리키는 더 완전한 표기일 뿐입니다.
직경별 피치표 (M1.2~M4)
미니볼트가 취급하는 직경 9종의 피치입니다. 머신 스크류(M/C) 기준이며, 오른쪽 열이 탭·너트를 살 때 대조할 표기입니다.
| 직경 | 피치 | 암나사·탭 표기 |
|---|---|---|
| M1.2 | 0.25mm | M1.2×0.25 |
| M1.4 | 0.3mm | M1.4×0.3 |
| M1.6 | 0.35mm | M1.6×0.35 |
| M1.7 | 0.35mm | M1.7×0.35 |
| M2 | 0.4mm | M2×0.4 |
| M2.3 | 0.4mm | M2.3×0.4 |
| M2.6 | 0.45mm | M2.6×0.45 |
| M3 | 0.5mm | M3×0.5 |
| M4 | 0.7mm | M4×0.7 |
표에서 눈에 띄는 점 두 가지:
- M1.6과 M1.7은 피치가 0.35mm로 같습니다. 그래도 호환되지 않습니다 — 직경이 0.1mm 다르면 다른 나사입니다.
- M2와 M2.3도 피치가 0.4mm로 같지만 역시 서로 호환되지 않습니다. 피치가 같다는 건 나사산 간격이 같다는 것일 뿐, 맞물림은 직경까지 같아야 성립합니다.
태핑 스크류에는 이 표를 쓰지 마세요
위 피치표는 머신 스크류(M/C) 기준입니다. 태핑 스크류(T/C)는 상대물에 스스로 나사산을 깎으며 들어가는 나사라, 산의 형상과 간격이 머신과 다르게 설계됩니다. 애초에 암나사를 미리 가공하지 않고 쓰는 나사여서, 탭·너트 규격을 맞출 일 자체가 없습니다.
머신이냐 태핑이냐가 헷갈린다면 기준은 하나 — 상대물에 암나사가 파여 있으면 머신, 플라스틱 등에 직결하면 태핑입니다. 자세한 구분은 이 글에 정리해 두었습니다: 태핑나사 vs 머신나사, 어떤 걸 골라야 할까
실무에서 피치가 필요한 순간 3가지
① 탭을 낼 때. M2 머신 스크류를 체결할 자리라면 M2×0.4 탭으로 암나사를 가공합니다. 탭 구매 시 "M2×0.4"를 그대로 대조하면 됩니다.
② 너트·인서트를 맞출 때. 나사와 너트를 따로 조달한다면 양쪽 표기가 같은지 확인하세요. 직경만 보고 사면 앞서 말한 M1.6/M1.7처럼 직경 0.1mm 차이를 놓치기 쉽습니다.
③ 정체불명 나사를 역추적할 때. 자를 대고 산 10개 구간의 길이를 재서 10으로 나누면 피치가 나옵니다. 피치 0.4mm가 나왔고 바깥지름이 2mm 근처라면 M2로 특정할 수 있습니다.
자주 묻는 질문
Q. 미니볼트 제품 페이지에서 피치를 확인할 수 있나요?
네. 제품 상세 페이지의 상세 정보에 피치가 표기되고(머신 스크류), 직경별 페이지(예: M2 나사) 규격 요약표에도 "피치 (P)" 행이 있습니다. 전체 직경 피치표는 규격 표기 읽는 법 7장에 있습니다.
Q. M2 나사에 M2.5 너트를 쓰면 안 되나요?
안 됩니다. 직경도 다르고 피치도 다릅니다(M2 0.4mm / M2.5 0.45mm). 헐겁게 들어가는 것 같아도 체결력이 나지 않고 나사산이 손상됩니다.
Q. 피치가 가늘수록 좋은 건가요?
용도가 다를 뿐입니다. 이 구간의 마이크로 스크류는 직경별 통용 피치 그대로 쓰는 것이 표준이고, 미니볼트 재고 규격도 전부 위 표의 피치입니다.
Q. 정확한 규격을 모른 채 주문해야 한다면?
견적 문의로 쓰던 나사 사진과 실측값(바깥지름·길이)을 보내 주시면 규격 확인을 도와드립니다.
필요한 규격을 찾았다면
- 전 제품 검색(직경·길이·타입 필터): https://www.minibolt.co.kr/products
- 주력 규격 총정리: M2 나사 규격 총정리 · M1.7 나사 규격 총정리
- 규격 표기 전체 해설: 나사 규격 표기 읽는 법
성원특수금속(미니볼트)은 1987년부터 M1.2~M3 마이크로 스크류를 제조해 온 공장 직판 기업입니다. 100개 단위 소량(100개 4,000원, VAT 포함)부터 온라인 주문할 수 있습니다.
