M2.6 나사 규격 총정리 — 피치 0.45mm, 길이 3~12mm, 60종 실스펙 한 장 요약

M2.5는 알아도 M2.6은 낯설다는 분이 많습니다. 일반 규격표에서는 잘 안 보이는데, 막상 소형 전자기기를 분해하면 자주 나오는 규격이 M2.6입니다. 39년째 마이크로 스크류를 만드는 성원특수금속(미니볼트)에게는 공장 강점 구간(M2.6 이하)의 상한이자 주력 규격 중 하나이기도 합니다. M2.6 나사 규격, 이 글 하나로 정리하겠습니다.

M2.6 나사란?

M2.6은 나사산 바깥지름(호칭 지름)이 2.6mm인 미터나사입니다. "M 뒤 숫자 = 지름(mm)" 규칙 그대로입니다.

주의할 점은 M2.5와는 다른 규격이라는 것입니다. 0.1mm 차이지만 서로 호환되지 않습니다. 실측했더니 2.5mm 근처가 나왔다면, 남은 나사나 상대물 암나사와 대조해 어느 쪽인지 확정한 뒤 주문하는 것이 안전합니다.

M2.6 피치는 0.45mm

M2.6 머신 스크류의 피치(나사산 간격)는 0.45mm입니다. 탭이나 너트를 따로 조달한다면 M2.6×0.45 표기를 대조하면 됩니다.

재미있는 점 — M2.5의 피치도 0.45mm로 같습니다. 그래도 직경이 다르므로 두 규격은 호환되지 않습니다. 피치가 왜 품번에 안 적혀 있는지, 직경별 피치가 어떻게 정해져 있는지는 별도 글에 정리해 두었습니다: 나사 피치 총정리 — 직경별 피치표(M1.2~M4)

미니볼트 M2.6 라인업 (실재고 기준)

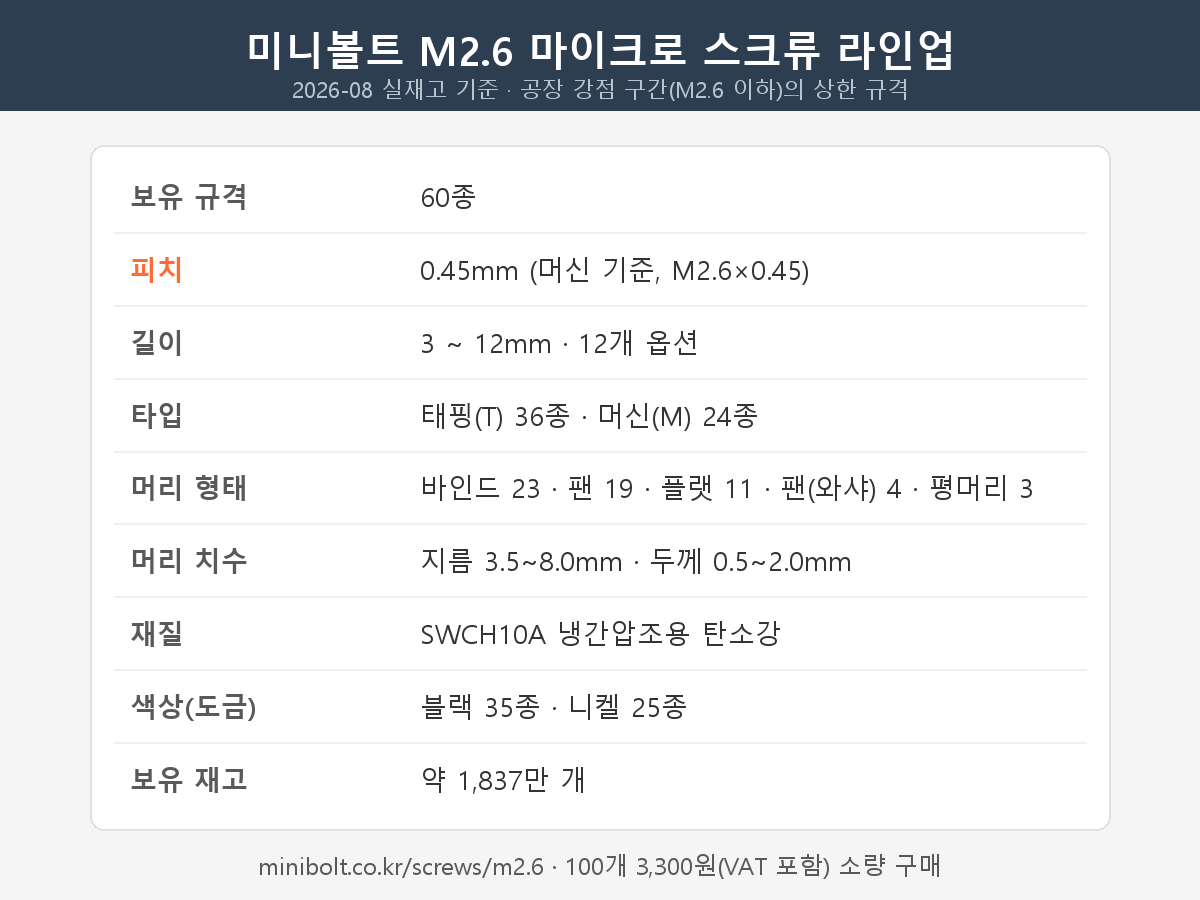

미니볼트 M2.6 마이크로 스크류 라인업 요약 — 60종, 피치 0.45mm, 길이 3~12mm 12개 옵션, 태핑 36·머신 24, 블랙 35·니켈 25, SWCH10A, 재고 약 1,837만 개

항목사양
보유 규격 수60종
피치0.45mm (머신 기준, 탭·너트 표기 M2.6×0.45)
길이3mm ~ 12mm (12개 길이 옵션: 3, 3.2, 3.5, 4, 5, 5.5, 6, 7, 8, 9, 10, 12)
타입태핑(T) 36종 / 머신(M) 24종
머리 형태바인드헤드 23종, 팬헤드 19종, 플랫헤드 11종, 팬헤드 와샤붙이 4종, 평머리 3종
머리 치수머리 지름 3.5~8.0mm, 머리 두께 0.5~2.0mm
재질(강종)SWCH10A 냉간압조용 탄소강 (RoHS 6종 관리)
색상(도금)블랙(아연 블랙 도금) 35종 / 니켈(동니켈 도금) 25종
보유 재고약 1,837만 개

60종을 길이·타입·머리 형태로 필터하며 고르려면 M2.6 전용 페이지가 가장 빠릅니다: 미니볼트 M2.6 나사 전 규격 보기

타입 — M2.6도 태핑이 더 많다

미니볼트 M2.6은 태핑(T) 36종, 머신(M) 24종으로 태핑 쪽이 더 두텁게 갖춰져 있습니다. 플라스틱 하우징에 암나사 없이 직결하는 자리가 많은 구간이기 때문입니다. 상대물에 탭이 가공돼 있거나 너트를 쓴다면 머신을 고르면 됩니다. 판단 기준은 이 글에 정리돼 있습니다: 태핑나사 vs 머신나사, 어떤 걸 골라야 할까

머리 형태 — 다섯 가지

  • 바인드헤드: 팬헤드보다 머리가 낮은 둥근머리. M2.6의 최다 형태(23종)로, 위 공간이 빠듯한 기기 내부에 알맞습니다
  • 팬헤드: 둥글게 볼록한 범용 머리, 냄비머리라고도 부릅니다 (19종)
  • 플랫헤드(접시머리): 표면에 매립해 평평하게 마감할 때 (11종)
  • 팬헤드 와샤붙이 PH(W): 와샤 일체형이라 접촉면이 넓습니다. 머리 지름 Φ7~8mm로 얇은 판재를 넓게 눌러 고정합니다 (4종)
  • 평머리: 머리가 낮고 넓은 형태 (3종)

길이 옵션 — 3mm부터 12mm까지

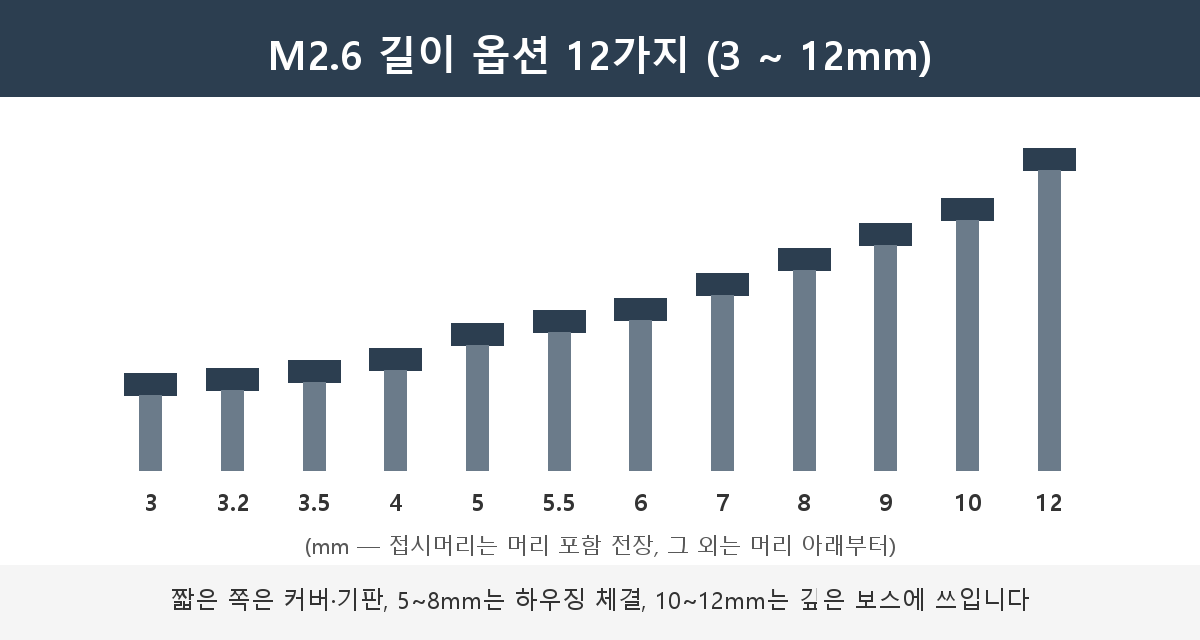

M2.6 나사 길이 스펙트럼 도식 — 3mm부터 12mm까지 12개 길이 옵션을 실루엣으로 나란히 비교

짧은 쪽(3~4mm)은 커버·기판 고정, 중간(5~8mm)은 하우징·브래킷 체결, 긴 쪽(9~12mm)은 깊은 플라스틱 보스 체결에 주로 쓰입니다. 머신은 3.5~12mm 7개, 태핑은 3~12mm 11개 길이로 보유하고 있습니다.

M2.6 나사 고르는 3단계

1단계. 길이를 정하세요.
쓰던 나사가 있으면 실측이 정답입니다. 접시머리는 머리까지 포함한 전장, 그 외 머리는 머리 아랫면부터 끝까지가 길이입니다.

2단계. 머신이냐 태핑이냐를 정하세요.
상대물에 암나사가 있으면 머신, 플라스틱에 직결하면 태핑입니다.

3단계. 머리 형태와 색상을 정하세요.
위 공간이 빠듯하면 바인드헤드, 매립 마감은 플랫헤드, 넓게 눌러야 하면 와샤붙이입니다. 노출 위치라면 제품 색에 맞춰 블랙/니켈을 고릅니다.

M2.6 나사, 소량은 어디서 사나?

미니볼트는 공장 직판 온라인몰에서 100개 단위 소량(100개 4,000원, VAT 포함)부터 바로 주문할 수 있고, 1,000개 단위는 개당 15원(VAT 포함)부터입니다. 5,000개 블록 대량 구매와 견적 문의도 받습니다.

자주 묻는 질문

Q. M2.5 나사를 M2.6 자리에 쓰면 안 되나요?
안 됩니다. M2.5는 M2.6 암나사에 헐겁게 들어가 체결력이 나지 않고, M2.6은 M2.5 암나사에 들어가지 않습니다. 피치(0.45mm)가 같아도 직경이 다르면 다른 나사입니다.

Q. 재질은 무엇인가요?
미니볼트의 M2.6 스크류는 SWCH10A 냉간압조용 탄소강으로 제조합니다(미니볼트 기준 M2 이상 구간은 SWCH10A, M2 미만은 SWCH18A). 표면 처리는 아연 블랙 도금과 동니켈 도금 2종이며, RoHS 6종 유해물질 기준으로 관리합니다. 다른 재질은 주문 제작으로 문의해 주세요.

Q. 나일록(풀림 방지) 처리가 되나요?
네. M3 이하 머신 스크류에는 나일록 처리를 추가할 수 있습니다(최소 수량·단가는 제품 페이지 참조). 원리는 이 글에 정리돼 있습니다: 나일록 나사란? 풀림 방지 나사의 원리와 사용처

Q. M2.6보다 큰/작은 규격이 필요하면?
한 단계 아래 주력 규격은 M2입니다: M2 나사 규격 총정리. 위로는 M3·M4도 취급합니다.

성원특수금속(미니볼트)은 1987년부터 M1.2~M3 마이크로 스크류를 제조해 온 공장 직판 기업입니다.
